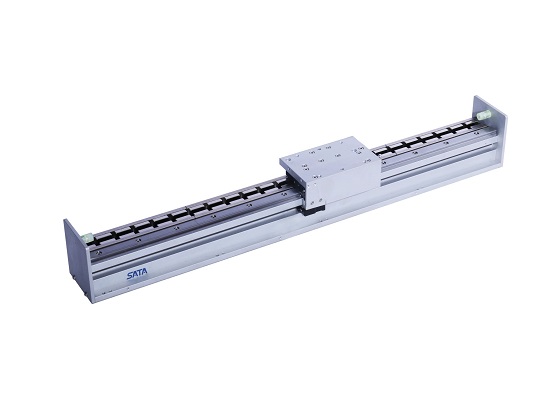

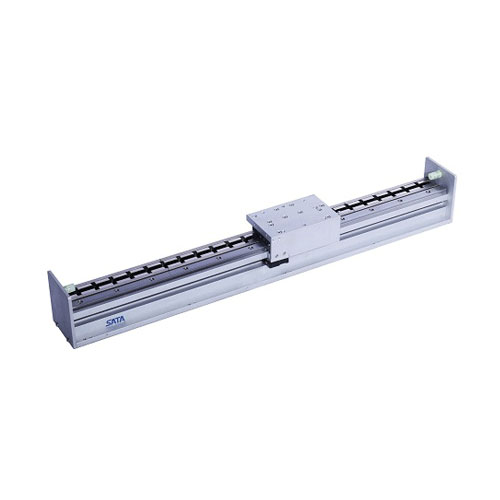

SATA無鐵芯U型直線電機UM5規格表

馬達規格:LMC300X2

更大負載：21.5G

峰值電流：10A

電機額定推力：70N

持續電流：2.3A

重位定位精度:±0.003mm

更高速度：3000mm/s(在其他要求滿足要求的情況下）

電機峰值推力：308N

推力常數：30.8N/Arms

反方電常數：25（ke=kf/3）

相間電阻：7.2ohms

相間電感:4.3MH

熱阻：3.4°C/W

線圈更高溫度：120°C

極距：60mm

SATA格揚直線滑臺生產流程

1、設計人員依客戶要求規劃出圖

2、訂單確認后原圖回傳

3、加工生產

4、組裝前滑軌行走等高線檢測

5、組裝前滑軌行走平行線檢測

6、皮帶型張力值檢測

7、組裝完成后裝馬達試車檢驗

8、滑臺噪音值檢測

9、重復定位精度檢測

10、出廠滑臺均檢測錄影

11、滑臺獨立二維碼

12、滑臺均附出廠檢測報告

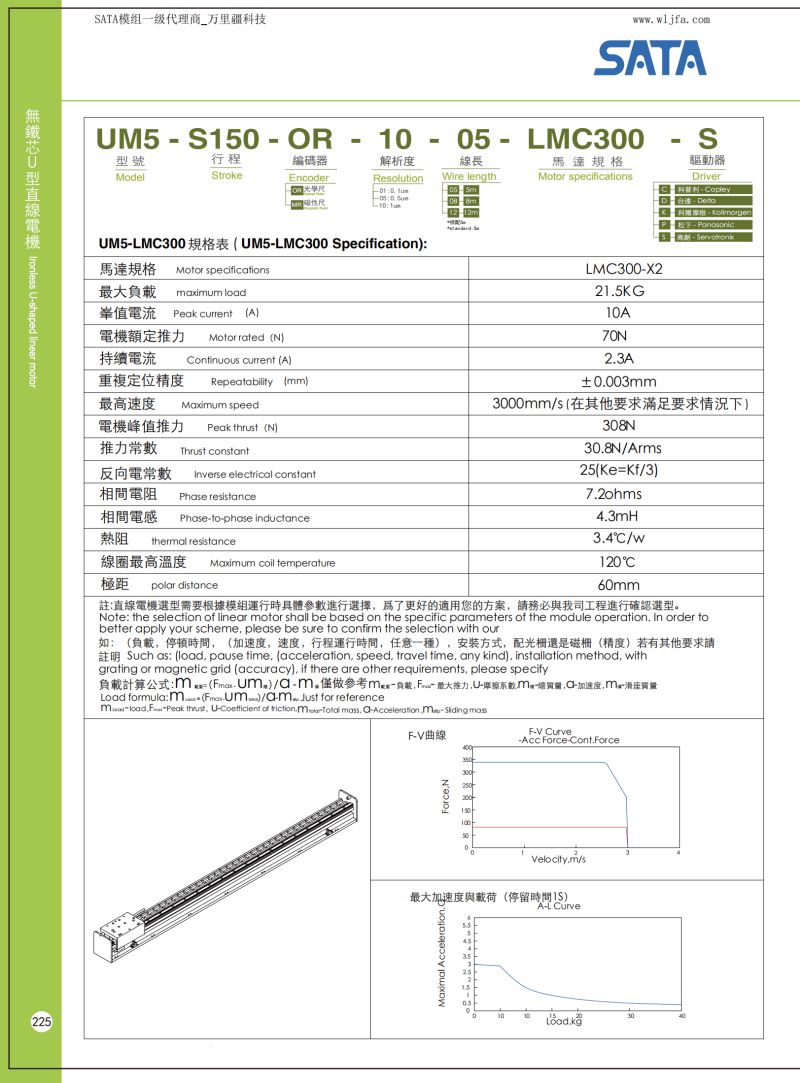

SATA仕達通無鐵芯直線電機UM5選型

UM5-S150-OR-10-05-LMC300-S

UM5型號

S150行程

編碼器：OR-光學尺，MR-磁性尺

解析度：01：0.1um；05：0.5um；10：1um

線長：0.3-3m；05-5m；08：8m

驅動器：C-科普利；D-臺達；K-科爾摩根；P-松下；S-高創

直線電機選型需要根據模組運行時具體參數進行選擇，為了更好的適用您的方案，請與工程師進行確認選型。（負載，停頓時間，（加速度，速度，行程運行時間，任意一種），安裝方式，配光柵還是磁柵(精度)。
