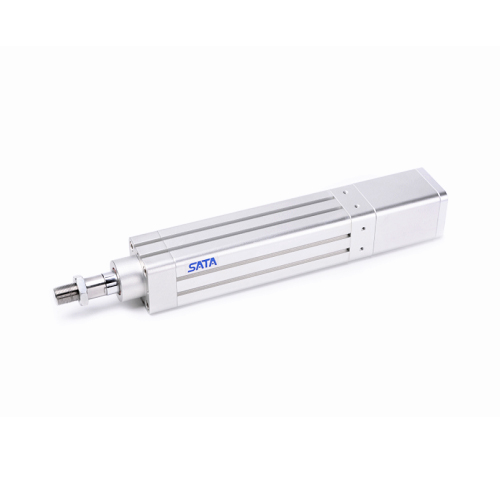

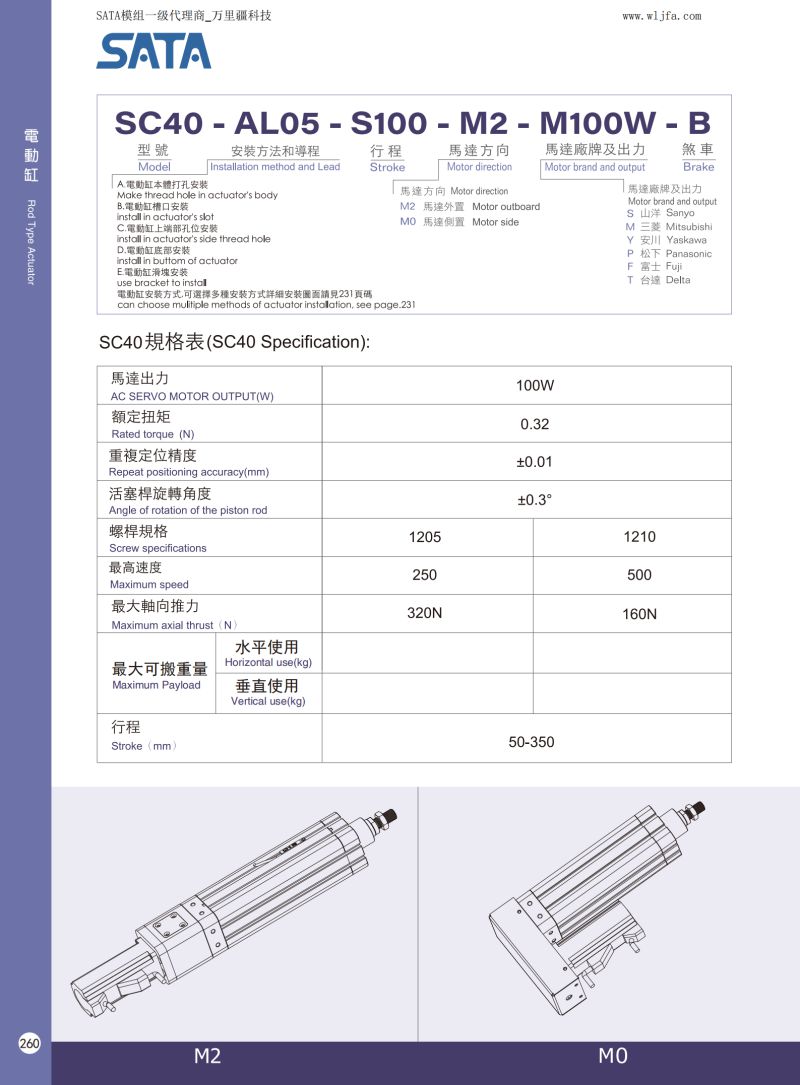

SATA仕達通電動缸SC40規格表

馬達出力:100W

額定扭矩：0.32

重復定位精度：±0.01

活塞桿旋轉角度：±0.3°

螺桿規格：1205/1210

更高速度：250/500

更大軸向推力：320N/160N

行程：50-350

電動缸馬達方法和導程

A、電動缸本體打孔安裝

SC40:M4

SC50:M5

SC63:M6

SC80:M8

SC110:M8

B、電動缸槽口安裝

SC40:M4

SC50:M4

SC63:M4

SC80:M4

SC110:M8

C、電動缸上端部孔位安裝

SC40:M5

SC50:M5

SC63:M6

SC80:M6

SC110:M8

D、電動缸底部安裝

SC40:M5

SC50:M5

SC63:M6

SC80:M6

SC110:M8

E、電動缸滑軌安裝

SC40:M4

SC50:M5

SC63:M6

SC80:M8

SC110:M8

電動缸馬達方向

M2馬達外置

M0馬達側置
